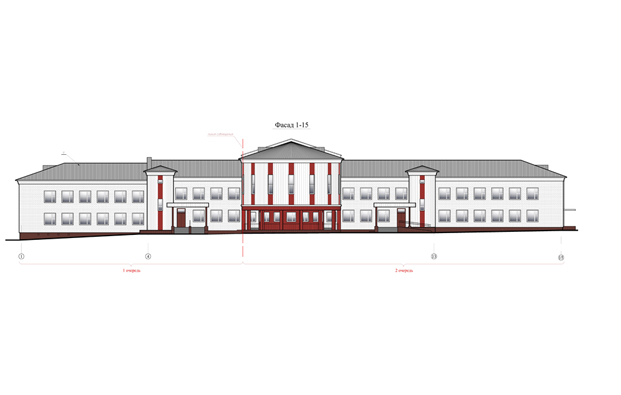

Здание средней школы запроектировано одно-, двухэтажное, сложной конфигурации в плане. Над всем зданием запроектирована объемная крыша. Под центральной частью здания расположен подвал. Техническое подполье запроектировано там, где разница между отметками пола первого этажа и планировочными отметками земли более 1м и требовалось устройство перекрытия, для предотвращения просадок полов 1-го этажа. Класс сложности здания - К-3 по СТБ 2331-2015. Класс по функциональной пожарной опасности - Ф4.1. Степень огнестойкости - IV (ТКП 45-2.02-142-2011). Фундаменты стен ленточные из ж/б блоков и ж/б плит. Фундаменты колонн – сборные железобетонные стаканного типа. Наружные стены отапливаемой части подвалов из керамического полнотелого кирпича на цементно-известковом растворе с облицовкой снаружи калиброванными блоками пеностекла. Наружные стены здания толщ.530мм запроектированы из газосиликатных блоков с облицовкой снаружи лицевыми силикатными камнями на цем.-изв. растворе. Участок наружной стены 1 этажа здания по оси Ж в лестничной клетке запроектирован толщ.630мм – из газосиликатных блоков с облицовкой снаружи лицевым силикатным камнем на цементно-известковом растворе. Наружные стены 1 этажа здания в осях 8-9, А-Д из керамического полнотелого кирпича на цементно-известковом растворе с облицовкой снаружи калиброванными блоками пеностекла. |
Наружные стены по оси М, 14, 15 (в осях Ж-М) трехслойной кладки с теплоизоляционным слоем из пенополистирольных плит ППТ-25Н-А с установкой гибких стеклопластиковых связей. Наружный защитный слой кладки толщ.120мм запроектирован из лицевых силикатных камней на цементно-известковом растворе. Внутренний несущий слой кладки запроектирован толщ.380мм из силикатного рядового камня на цементно-известковом растворе. Стены внутренние и столбы из камня силикатного рядового на цементно-известковом растворе. Стены внутренних помещений с мокрым и влажным режимом (по осям Ж, И) – из кирпича керамического рядового на цементно-песчаном растворе. Столбы и простенки по оси Е в осях 5-12 из камня силикатного рядового на цементно-известковом растворе с армированием сетками. Перегородки во внутренних помещениях – из ячеистобетонных блоков на цементно-известковом растворе. Перегородки толщ.65мм и 120мм из кирпича керамического рядового на цементно-известковом растворе с армированием. Перекрытия – сборные ж/б многопустотные плиты и сборные железобетонные ребристые плиты над спортзалом пролетом 12м. Междуэтажные перекрытия 1-го, 2-го этажей в осях 7-10, 8-9 между осями А-В – монолитные железобетонные часторебристые с шагом ребер1,2 – 1,5м. Колонны – сборные ж/б индивидуального изготовления в опалубке колонн серии 1.823.1-2 вып.1 сечением 400х400. Крыша – стропильная система из брусьев, над спортзалом – металлодеревянные фермы индивидуального изготовления. Кровля – над закругленными частями здания в осях 4-5, 7-10, 12-13 – из плоского листа с полимерным покрытием «Полиэстер», над остальным зданием – из асбестоцементных листов с полимерным покрытием. |
